Y-20TD 雙柱式液壓壓力機 采購商 : 沈陽阿文美馳

?  設備介紹：

　本設備采用液壓驅動，具有壓力穩定 , 行程穩定特點 . 廣泛應用于裝配 , 壓鉚 , 金屬拉伸 , 成形等行業 .

?  設計制造依據：

根據供需雙方確認的技術協議。

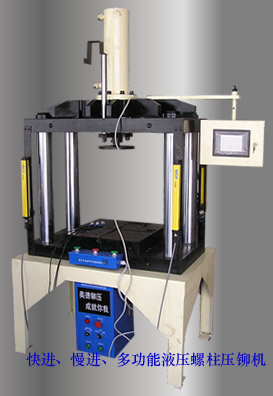

?  型號 :Y-20TD 雙柱式精密液壓機

?  機體采用好鋼板結構 . 含油導套軸為導向。

?  額定工作壓力 : 20T < 輸入油壓力 :12MPa>

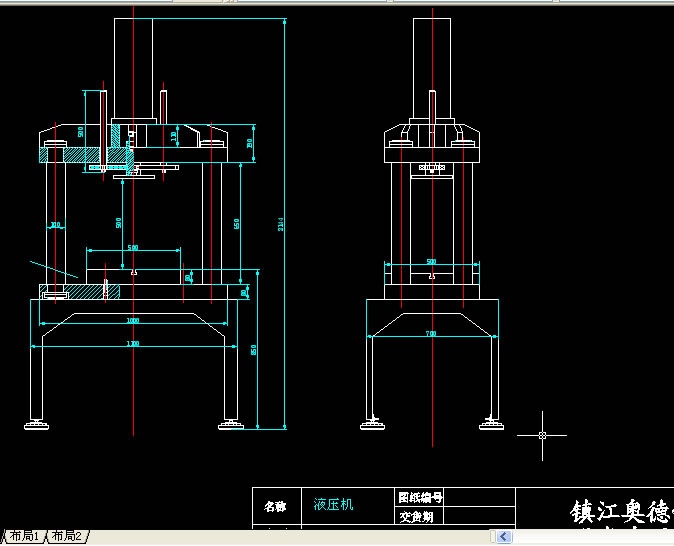

工作行程 : 300mm 大閉合高度 : 500mm 工作臺面凈尺寸 (L*W):700 × 500mm

操作模式 : 雙手控控制 附急停開關

設備中間滑動工作板下端面為平面或加工“ T 型”槽雙向

對模方式 : 點動對模 . 使用電源電壓 :380V 額定功率 :11KW

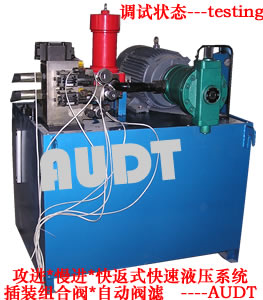

設備液壓系統設定制造為：快進行程速度為 : 200mm /s 工作行程速度為： 25mm /s

　 控制系統　　 1 套

MCU, 液晶顯示，半自動 / 全自動 / 點動功能 , 紅外線安全光幕保護電氣控制系統

（主要元件采用品牌產品）

設備的操作步驟及功能描述：

設備加好 32# 液壓油 , 接好電源后 ( 接地線應接 220V 零線 , 不能接地 , 如果二次接地 , 設備會自鎖 ), 接通液壓管路 A-A/ /B-B, 按下控制面板上的 ” 油泵啟動 ””, 油泵 motor 旋轉方向應為指示的箭頭方向 , 將控制模式設置為 ” 手動 ” ，按下面板上 的 ” ▽ ” 開關主軸下行按一次下行 2mm 直至低點 , 進行對模操作 , 好使主軸剛好碰到工件的表面 , 對好中心后 , 鎖緊下工裝 , 然后逐步按下面板上的 ” △ ” 此時主軸開始向上運動 . 操作人員將零件放入定位夾具中，將控制模式設置為 ” 自動 ”, 主軸下行時間調節至 X 秒 , 主軸上行時間調節至 Y 秒 , 此時可以開始加工工件了 , 按下腳踏開關或雙手控開關 , 液壓缸行程工作，即可完成合格的產品加工 , 本設備對產品加工無沖擊，無噪音，壓力在規定的范圍內無級別可調。

為了控制設備的工作效率 , 可以在設備行程范圍內 , 將電器行程傳感器的高度調節合適的范圍內 , 達到率 .
